YuToo 墨水屏演示示例固件在线烧录

玩转墨水屏

小白玩转墨水屏，从亮屏开始

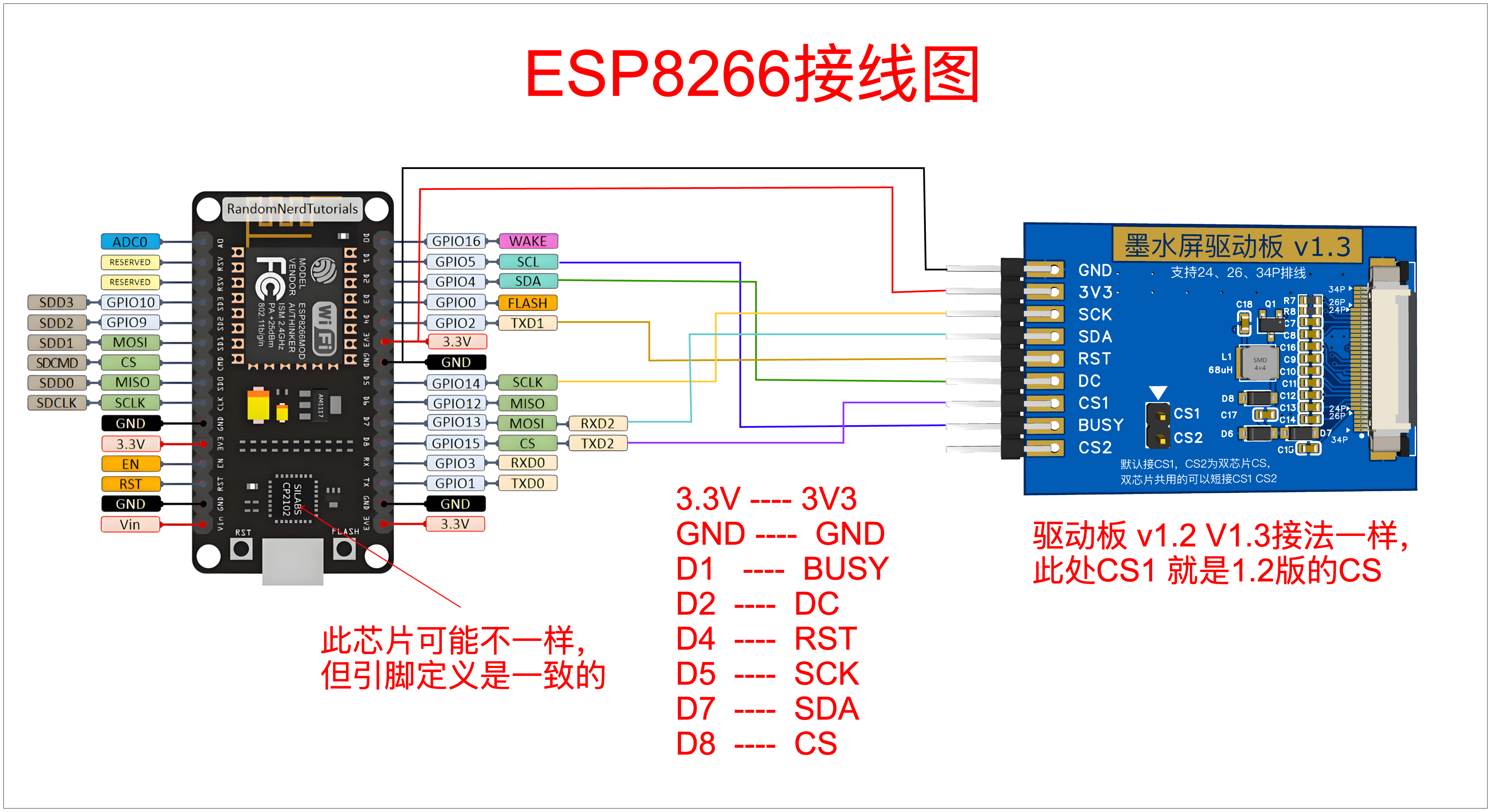

示例程序目前仅支持 ESP8266/ESP32/ESP32C3/ESP32S3 四种芯片开发板
注：示例程序仅做亮屏演示，未对屏幕进行适配

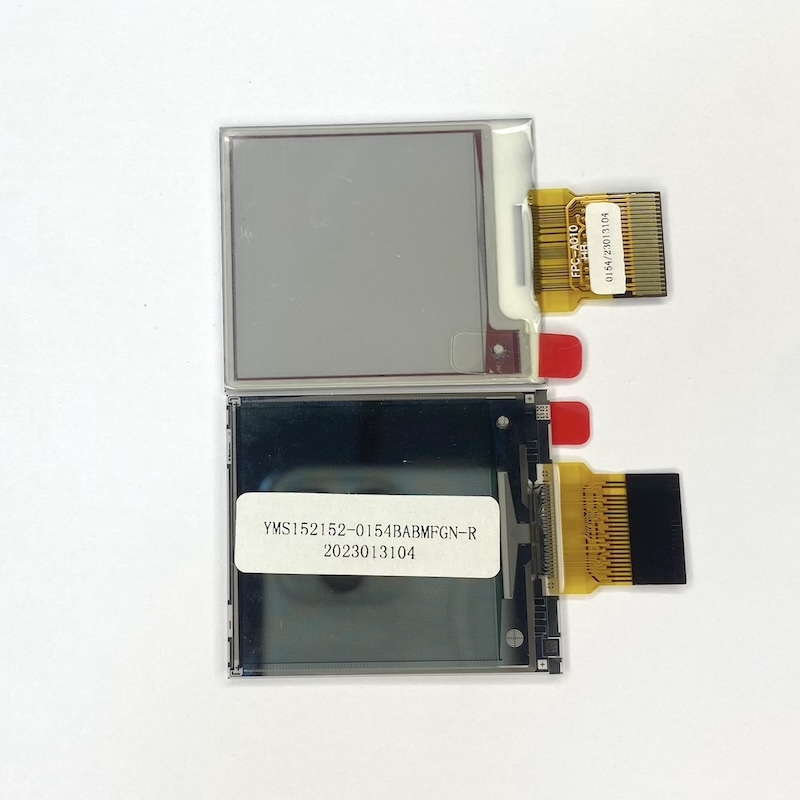

1.54寸墨水屏

1.54寸黑白红三色墨水屏
型号：YMS152152
分辨率: 152*152
通讯方式: SPI 快刷: 不支持
示例下载

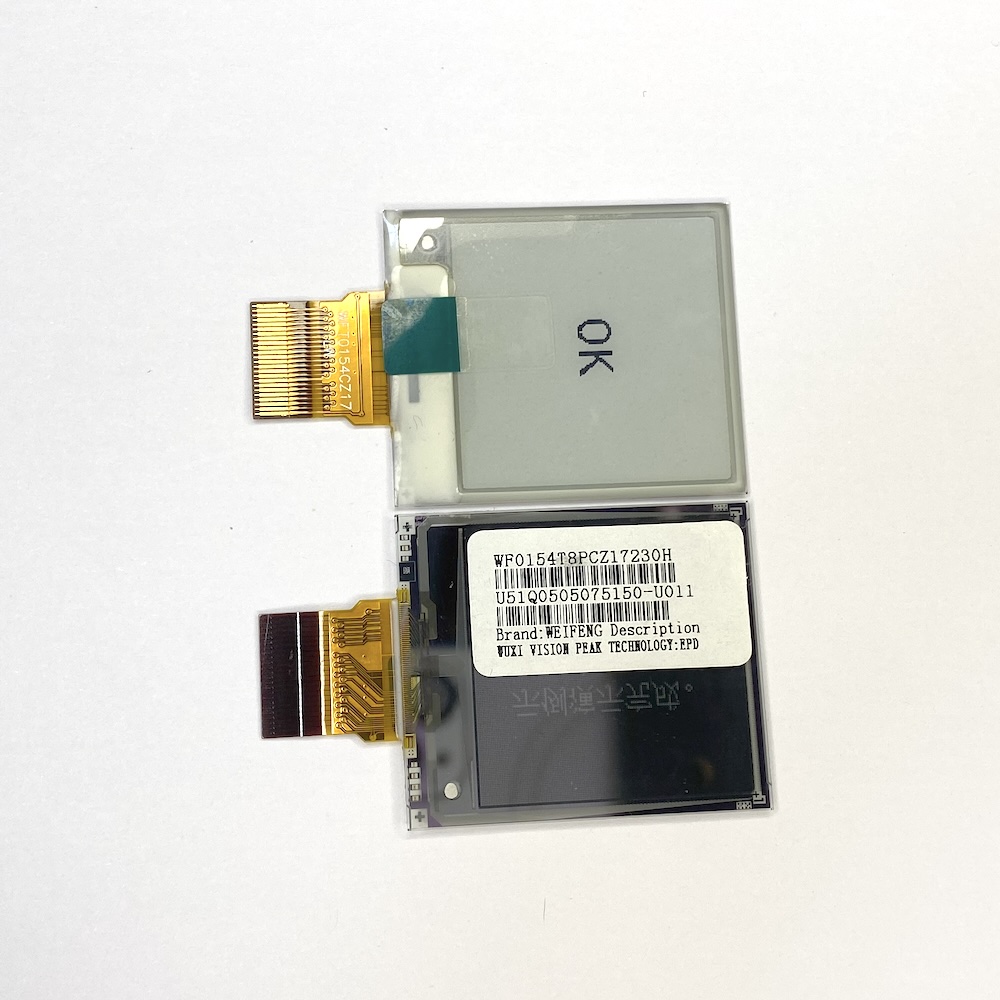

1.54寸黑白双色墨水屏
型号：WFT0154CZ17
分辨率: 152*152
通讯方式: SPI 快刷: 支持
示例下载

2.13寸墨水屏

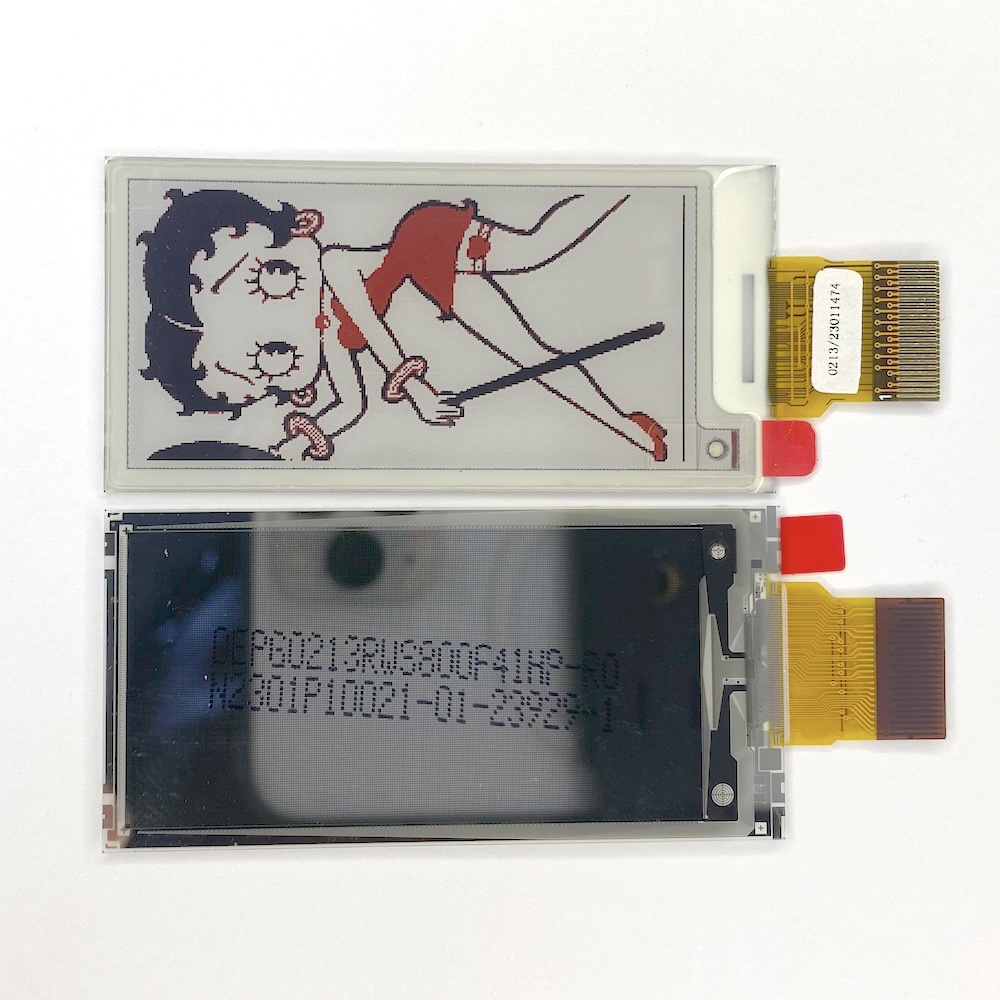

2.13寸墨白红三色墨水屏
型号：YMS122250(DEPG0213)
分辨率: 122*250
通讯方式: SPI 快刷: 不支持
示例下载

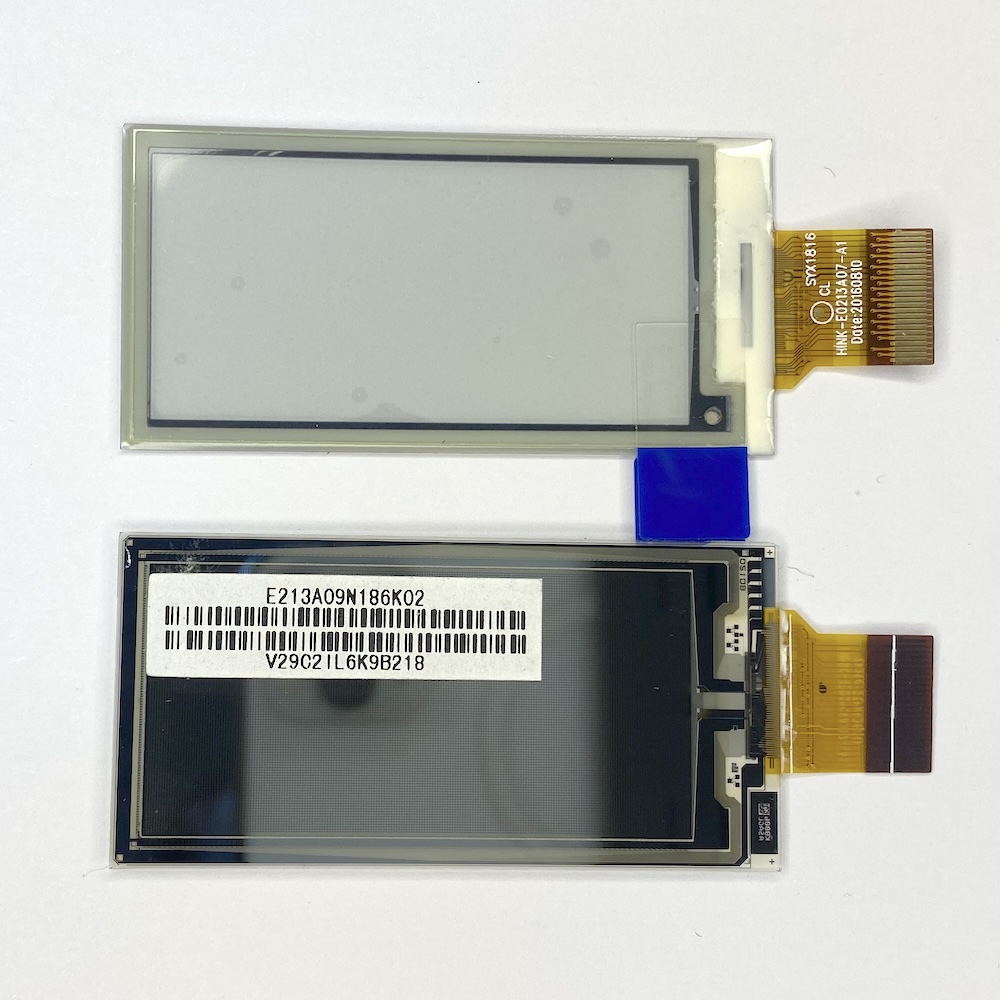

2.13寸墨白双色墨水屏
型号：E0213A09(E0213A07)
分辨率: 122*250
通讯方式: SPI 快刷: 支持
示例下载

2.7寸墨水屏

2.7寸墨白双色墨水屏
型号：WFT0190CZ22
分辨率: 176*264
通讯方式: SPI 快刷: 不支持
示例下载

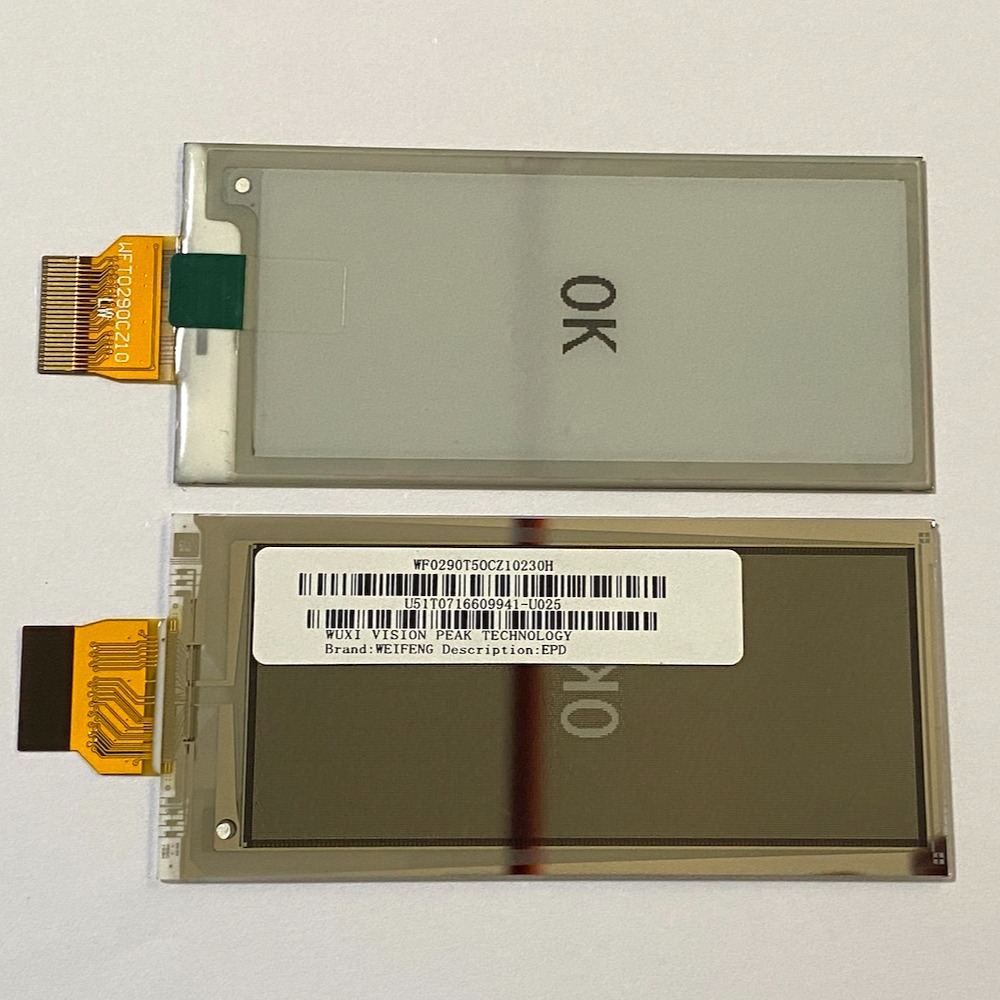

2.9寸墨水屏

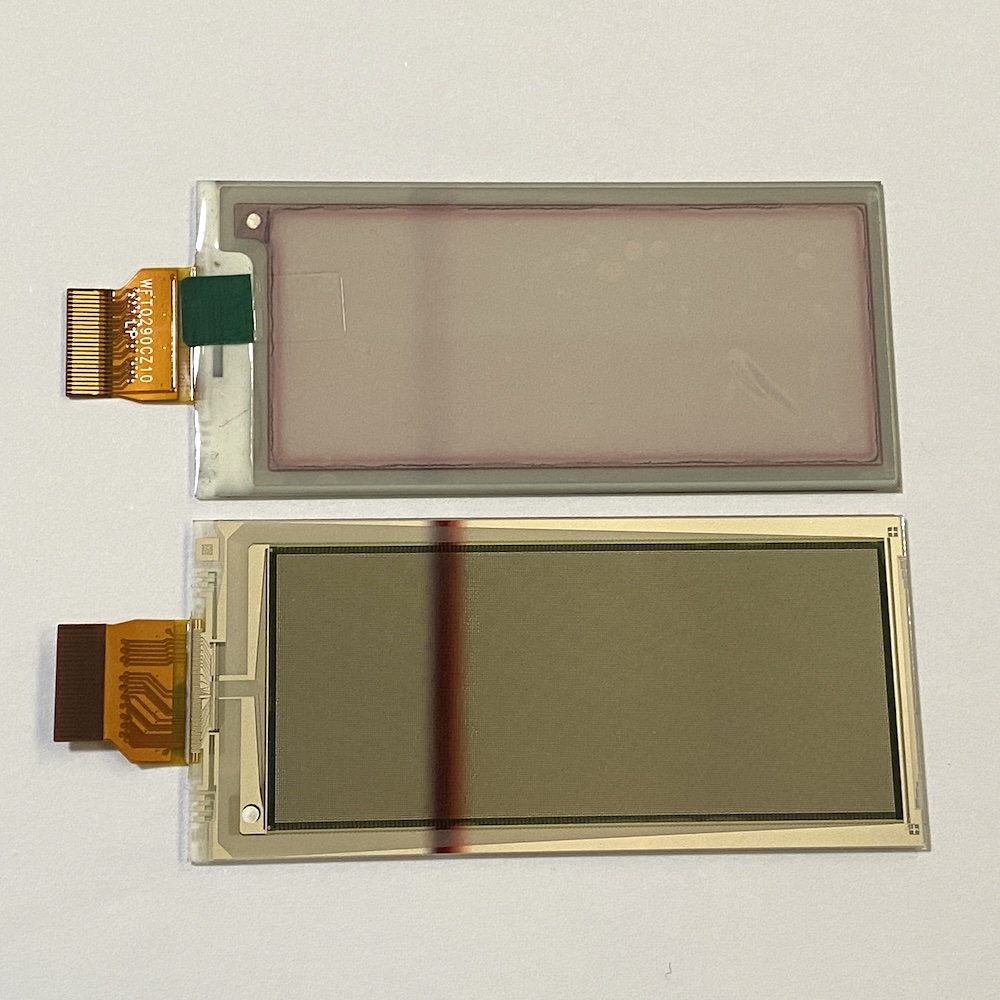

2.9寸墨白双色墨水屏
型号：WFT0290CZ10
分辨率: 128*296
通讯方式: SPI 快刷: 支持
示例下载
2.9寸墨白红三色墨水屏
型号：WFT0290CZ10
分辨率: 128*296
通讯方式: SPI 快刷: 不支持
示例下载

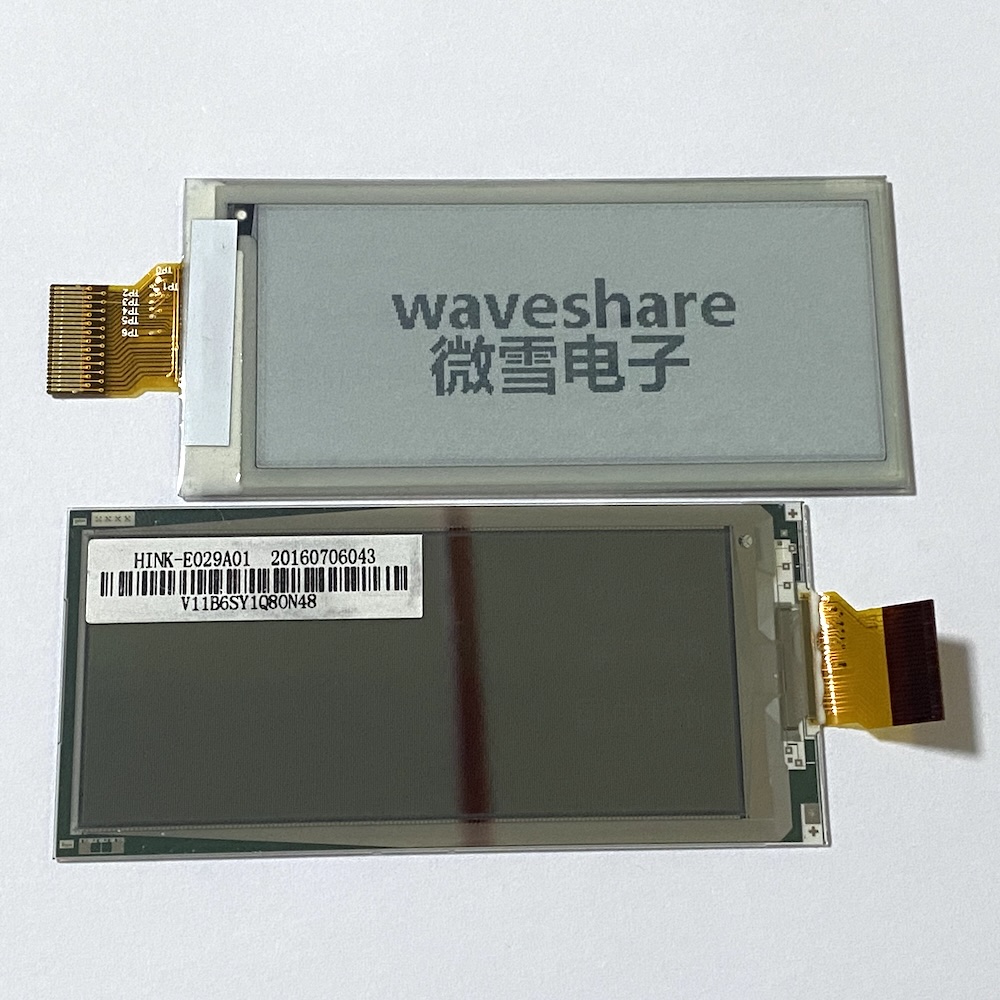

2.9寸墨白双色墨水屏
型号：HINK-E029A01
分辨率: 128*296
通讯方式: SPI 快刷: 支持
示例下载

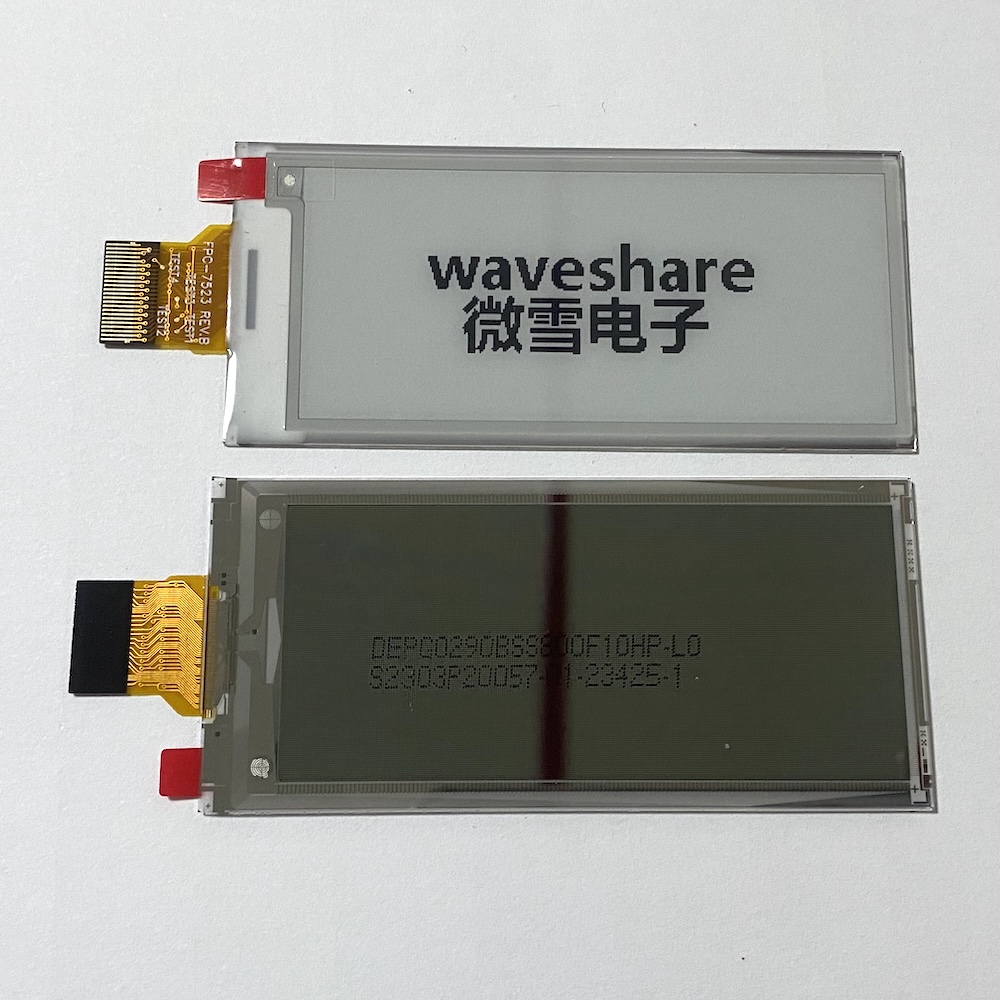

2.9寸墨白双色墨水屏
型号：DEPG0290
分辨率: 128*296
通讯方式: SPI 快刷: 支持
示例下载

3.7寸墨水屏

3.7寸墨白红三色墨水屏
型号：WFT0371CZ78
分辨率: 240*416
通讯方式: SPI 快刷: 不支持
示例下载

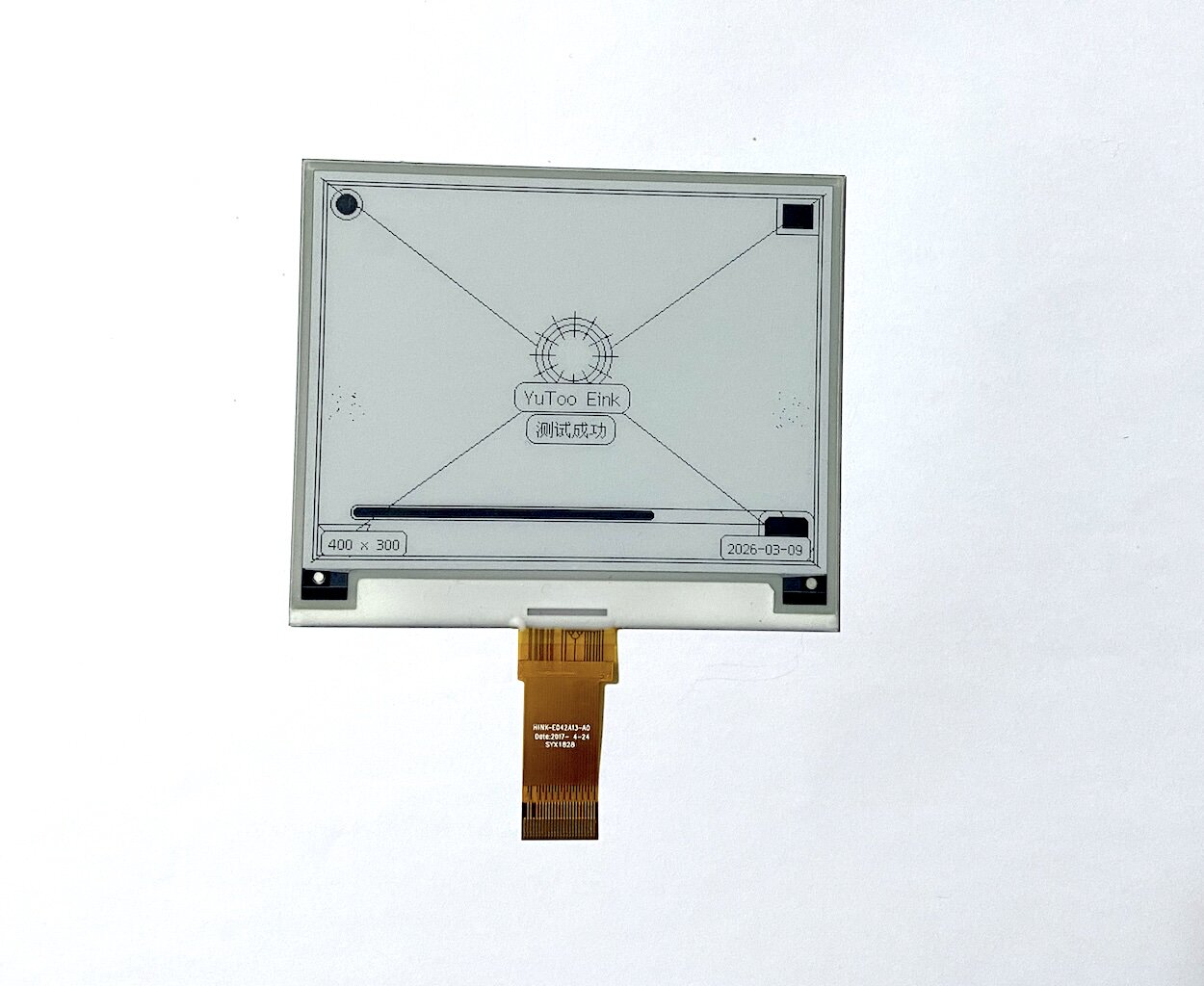

4.2寸墨水屏

4.2寸墨白红三色墨水屏
型号：DEPG0420(YMS400300)
分辨率: 400*300
通讯方式: SPI 快刷: 不支持
示例下载
此屏接线方案
Busy->4 RST->16
DC->17 CS->5
SCK->18 SDA->23
GND->GND VCC->3.3V

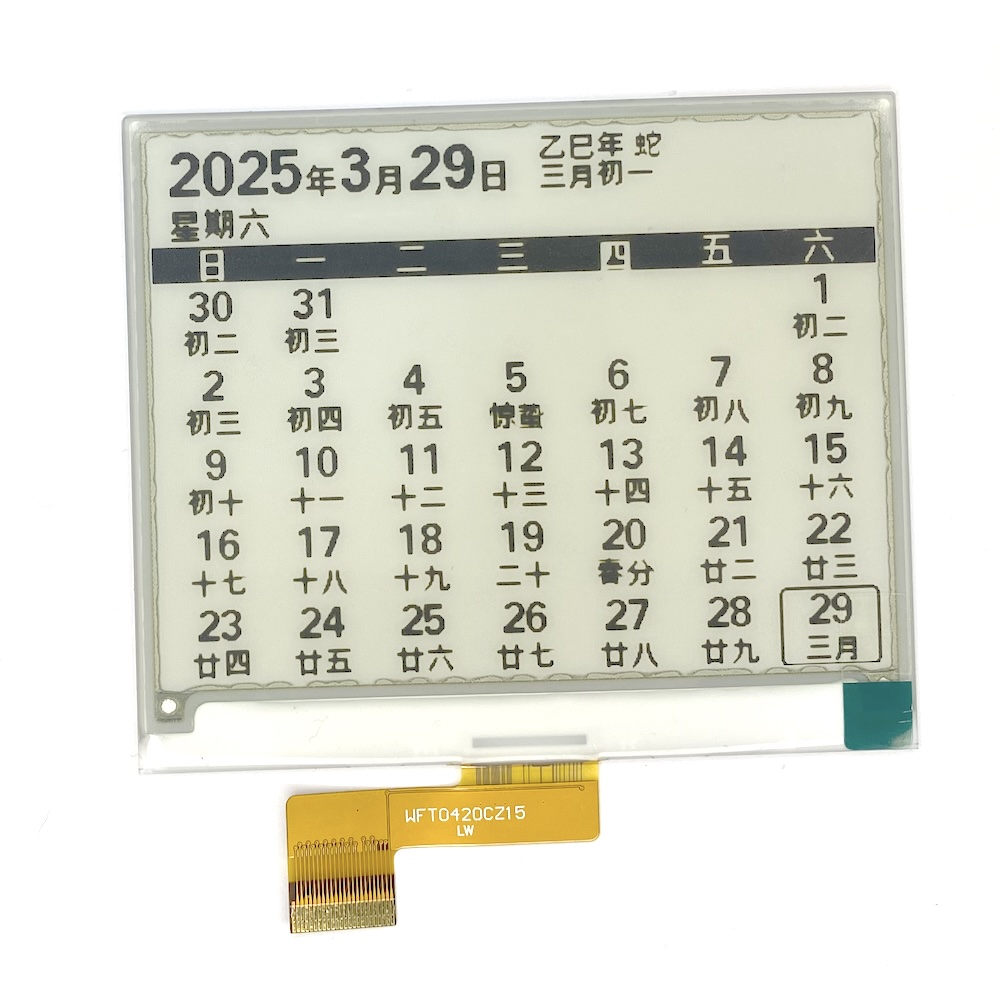

4.2寸墨白黄三色墨水屏
型号：WFT0420CZ15
分辨率: 400*300
通讯方式: SPI 快刷: 不支持
仅支持 ESP32 开发板
示例下载

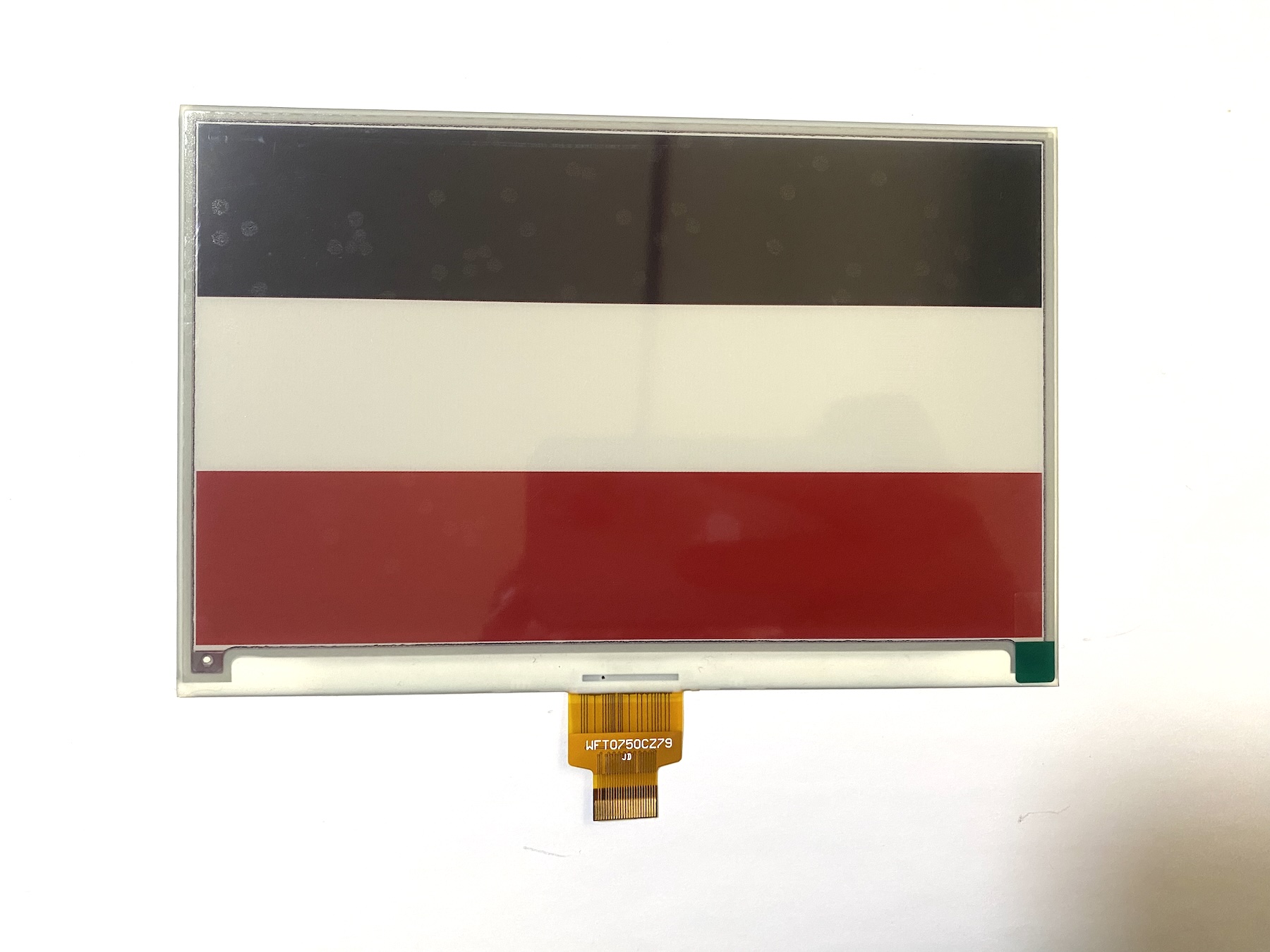

7.5寸墨水屏

此屏接线方案
Busy->4 RST->16
DC->17 CS->5
SCK->18 SDA->23
GND->GND VCC->3.3V
7.5寸墨白红三色墨水屏
型号：DEPG0750
分辨率: 640*384
通讯方式: SPI 快刷: 不支持
仅支持 ESP32 开发板
示例下载
